ロータリーボールスプライン
SPB形
ＮＢロータリーボールスプラインSPB形は、スプライン外筒とアンギュラコンタクト構造の回転部が一体になっており、コンパクトで高精度・高剛性・高速回転に対応した直線運動と回転運動を同時に行なえる機構です。
ロータリーボールスプライン解説動画
特長
Features
コンパクトで高精度・高剛性・高速回転に対応した直線運動と回転運動が可能です。
コンパクトで高精度・高剛性・高速回転
ＮＢロータリーボールスプラインSPB形は、スプライン外筒とアンギュラコンタクト構造の回転部が一体になっており、コンパクトで高精度・高剛性・高速回転に対応した直線運動と回転運動を同時に行なえる機構です。
SPB形の構造
予圧と回転方向すきま
直動部の予圧は回転方向すきまで表され、標準、軽予圧（T1）、中予圧（T2）の3種類から選定できます。また回転部については間座にて適正に調整されています。
精度

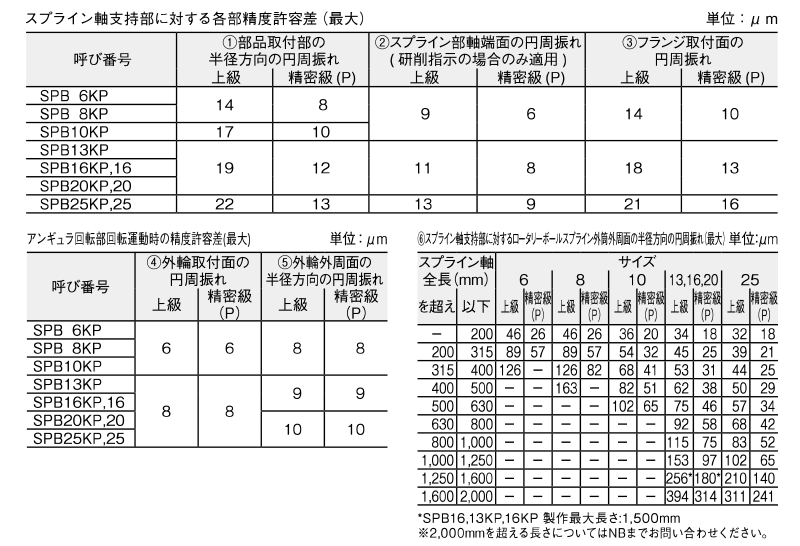

NBロータリーボールスプラインSPB形の精度は、図のように測定されます。
注意事項
