主页 > 产品信息 > 新产品・主打产品 > ＮＢ新产品ロータリー滚珠花键【SPB形】
コンパクトで高精度・高剛性・高速回転
ＮＢロータリー滚珠花键ＳＰＢ形は、スプライン外筒とアンギュラコンタクト構造の回転部が一体になっており、コンパクトで高精度・高剛性・高速回転に対応した直線運動と回転運動を同時に行なえる機構です。

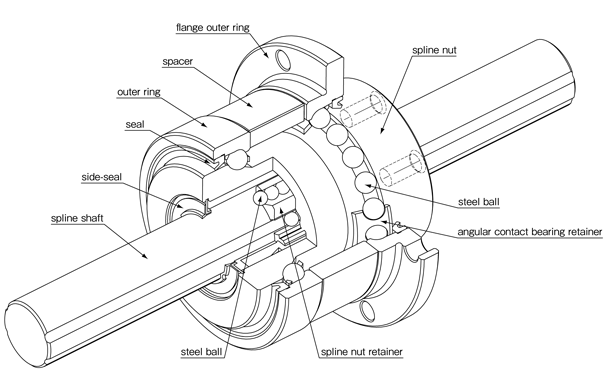

SPB形の構造
直動部の予圧は回転方向すきまで表され、標準、軽予圧（T1）、中予圧（T2）の3種類から選定できます。また回転部については間座にて適正に調整されています。
| 表1 予圧と回転方向すきま(直動部のみ) | 単位／μm |
| 呼び番号 | 標準 | 軽予圧（T1） | 中予圧（T2） |
| SPB16 | －3～＋1 | －8～－3 | －13～－8 |
| SPB20 | －4～＋2 | －12～－4 | －20～－12 |
| SPB25 |
| 表2 使用条件と予圧 |
| 予圧区分 | 予圧記号 | 使用条件 |
| 標準 | 無 | 振動のごく少ない箇所、精密な動きが要求される箇所、一定方向のトルクがかかる箇所 |
| 軽予圧 | T1 | 軽度の振動を受ける箇所、軽度の複合荷重がかかる箇所、交番トルクがかかる箇所 |
| 中予圧 | T2 | 振動・衝撃がかかる箇所、オーバーハング荷重がかかる箇所、複合荷重がかかる箇所 |
※取扱い上の注意
外輪の間座部は適正に調整してあります。触らないよう十分注意してください。

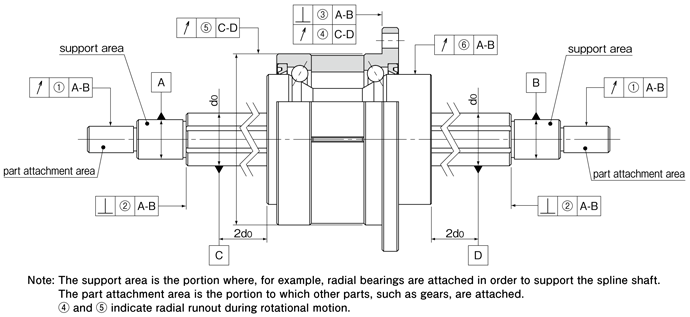

NBロータリー滚珠花键の精度は、図2のように測定されます。
精度
| 表3 スプライン軸・溝ねじれ許容差（最大） |
精度等級 |
上級 |
精密級（P） |
許容差 |
13μm/100mm |
6μm/100mm |
溝ねじれはスプライン部有効長さの間に任意にとった100mmに対して表します｡
| 表4 スプライン支持部に対する各部精度（最大） | 単位/μm |
| 呼び番号 | ①部品取付部の 半径方向円周振れ |
②スプライン部軸端面の直角度 （研削指示の場合のみ適用） |
③フランジ取付面の直角度 | |||
| 上級 | 精密級（P） | 上級 | 精密級（P） | 上級 | 精密級（P） | |
| SPB16 | 19 | 12 | 11 | 8 | 18 | 13 |
| SPB20 | ||||||
| SPB25 | 22 | 13 | 13 | 9 | 21 | 16 |
| 表5 外輪回転運動時の精度許容差(最大) | 単位／μm |
| 呼び番号 | ④フランジ取付面の円周振れ | ⑤外輪外周面の半径方向円周振れ | ||
| 上級 | 精密級（P） | 上級 | 精密級（P） | |
| SPB16 | 18 | 13 | 21 | 16 |
| SPB20 | ||||
| SPB25 | 21 | 16 | ||
| 表6 ⑥スプライン支持部に対するロータリー滚珠花键外筒外周面の半径方向振れ（最大） | 単位／μm |
| スプライン軸 全長（mm） |
呼び番号 | ||||
| SPB16 | SPB20･25 | ||||
| を超え | 以下 | 上級 | 精密級（P） | 上級 | 精密級（P） |
| － | 200 | 34 | 18 | 32 | 18 |
| 200 | 315 | 45 | 25 | 39 | 21 |
| 315 | 400 | 53 | 31 | 44 | 25 |
| 400 | 500 | 62 | 38 | 50 | 29 |
| 500 | 630 | 75 | 46 | 57 | 34 |
| 630 | 800 | 92 | 58 | 68 | 42 |
| 800 | 1,000 | 115 | 75 | 83 | 52 |
| 1,000 | 1,250 | 153 | 97 | 102 | 65 |
| 1,250 | 1,600 | 195★ | 127★ | 130 | 85 |
| 1,600 | 2,000 | － | － | 171 | 116 |
★SPB16製作最大長さ:1,500mm

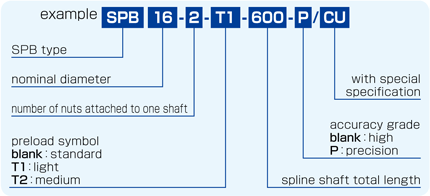

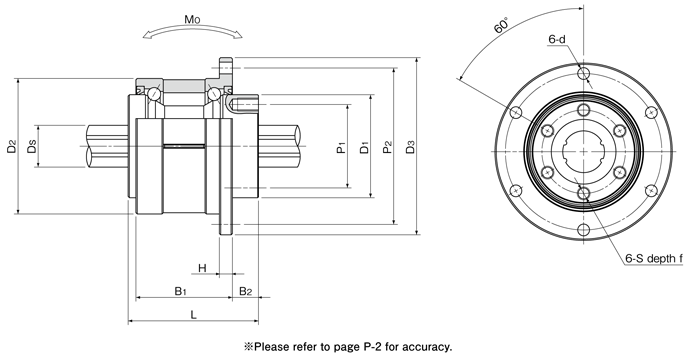

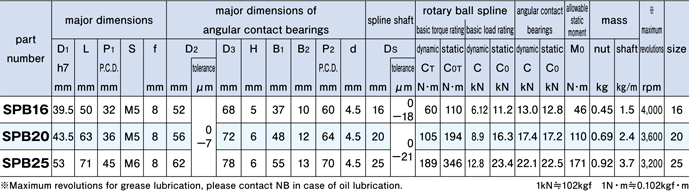

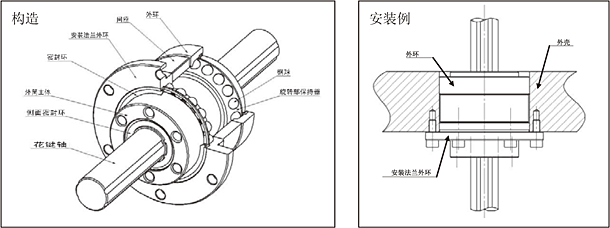

↓クリックで拡大します。
使用説明及注意事項
NB外筒旋韓式凍珠花鍵SPB型属精密零件,使用吋清注意以下事項｡
SPB型外筒旋特式液花鍵在出｢前己姪対同座逆行辻精密調整,所以在安装等使用辻程中,清尽可能不要触摸同座,以免影嫡精度｡男外在受到撞吉或震功后也可能造成伺座位畳偏移而影嫡精度,清在安装及使用中注意｡
花鍵的精度及予圧是在花鍵螺母和花鍵軸上印有的NB商柘在同一側吋即被正碗姐装的情況下オ得以保iiE的｡在安装使用吋清尽可能不要将花鍵螺母和細分升垂姐｡在迫不得己将花鍵螺母和袖-吋分升后,再次姐合吋,清一定注意以下凡点:1一花鍵螺母和花鍵軸上印有的NB商椋在同一側｡2-在将袖挿入螺母吋一定要将密封圏的位畳調整好慢慢的挿入,井注意不能便鋼球脱落｡3一対干加有予圧的戸品特別要注意以上丙項｡
清絶対不要将花鍵螺母分解。
在安装使用前清輝安装接触面上的防甥油及衣坐壇淳等清除干浄后再行安装。
対SPB型外筒旋韓式液花鍵安装外売的要求是孔内公差応力H7,両外稔的抽入深度也各必要碗保足移深。
在挿入不移深吋会影哨到負我的大小及可能会造成同座脱落。
宜浅近功部分和旋特逗功部分出｢前都己姪添入洞滑脂。清結合使用情況按吋添入同美洞滑脂。
清在-20℃～80℃ 的苑園内使用SPB型外筒旋特式液花鍵。
