SEB形
滚动导轨

微型SEB型

NB滚动导轨SEB型是钢球在2线路的轨道槽内进行滚动的直线运动轴承。也是滚动导轨中最小型、轻量的,因此,可适用于机械及装置的小型化、轻量化。


  • 製品カタログPDFをダウンロード
  • CSDデータをダウンロード

NB滚动导轨SEB型是由具有经过精密研磨加工的双轨道槽的轨道和滑块构成,滑块进而又由本体、钢球、回路盖构成。

钢球保持型

钢球保持型的SEBS-B型可将轨道与滑块分离,组装变得更加容易,且能降低成本。

全不锈钢

SEBS-BM型通过使用不锈钢制回路盖,使构成部件全部为不锈钢制,最适在高温、无尘室、真空等特殊环境下使用。

耐力矩型

作为耐力矩型有宽滑块(WB型、WA型)和长滑块(BY型、AY型),还有宽滑块+长滑块(WAY型),可根据使用条件,选定最适合的滑块。

带螺纹孔的轨道

轨道备有标准沉孔型、螺纹孔型(N型),可进行各种各样的安装。

小型设计

SEB型采用2线路4点接触结构,将安装高度最小化,有利于机械及装置的轻量、小型化。

AD形状

可减轻安装时产生的滑块变形。

结构与特征

类型

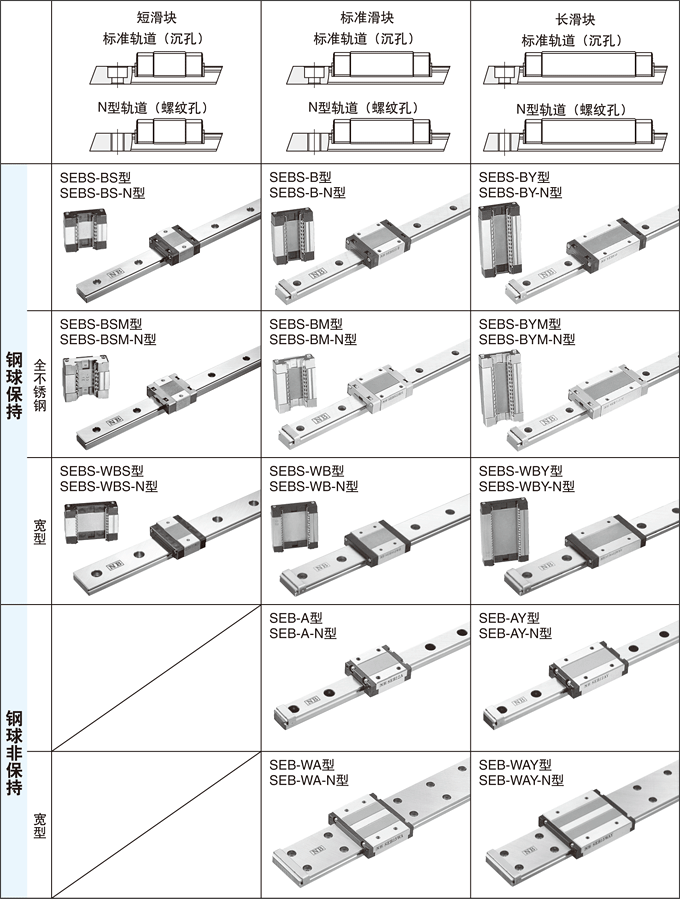

※滚动导轨SEB型根据滑块形状和轨道安装方法分类如下。带密封环和不带密封环的形式已被标准化。
