滑动衬套
NB滑动衬套是利用钢球的滚动来达到直线运动的装置。由于它利用简单的结构即可获得低摩擦的直线运动，因此被广泛应用于运输装置、食品机械、半导体制造装置等领域。
NB滑动衬套的圆柱型外筒中装有保持器，保持器的导向部位设计并制作为钢球可以顺畅循环的结构，从而可以进行顺畅的直线运动。
可有效利用空间的小型机构
NB滑动衬套使用圆轴作为导向，因此可以有效地利用空间，适合于小型的机构设计。
低摩擦
转送面经过精密研磨加工比较光滑，钢球与转送面的接触面积较小，与其他直线运动装置相比摩擦更小。
丰富的形状和安装方法
NB滑动衬套有标准型、间隙调整型、开放型、法兰型等多种形状，可以对应各种使用方法。
GM系列
与SM型相比，质量减轻了50～30%。另外，钢球返回部全部为树脂结构，实现了静音化。响应低成本时代的要求，进一步扩大滑动衬套的用途。
可以根据环境进行选择
NB滑动衬套有标准规格和耐腐蚀规格，此外，保持器也有被标准化为可适应恶劣条件的钢制和低噪音、价格便宜的树脂制，可以结合使用条件选择适当的规格。
滑块系列
滑块系列可以选择在外壳中内置组装滑动衬套的滑块形状。加工精密的滑块结构有利于实现机械·装置的高精度化，树脂滑块结构有利于实现轻量化和低价格化，经济型组件有利于降低成本，并缩短设计时间。
互换性
NB滑动衬套具有完整的互换性，可以与轴随机组合使用。
FIT系列
通过对NB滑动衬套和滑动轴的精密研磨加工，进行径向间隙调整，从而可以减轻晃动，可以实现顺畅的直线运动。
NB滑动衬套
（SM,KB,SW）的基本结构
（GM）的基本结构

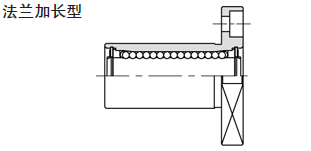

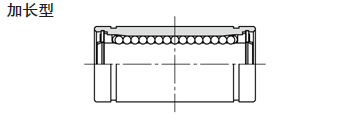

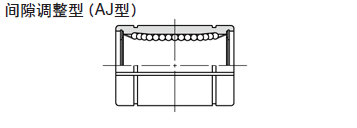

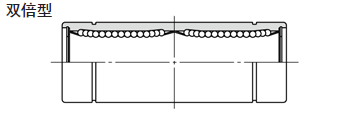

种类（1）
| 形状 | 标准规格 | 耐腐蚀规格 | |
 |
 |

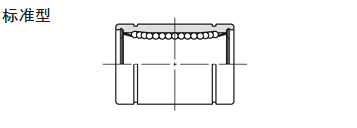

SM | SMS |
| KB | KBS | ||
| SW | SWS | ||
 |
 |
SM-AJ | SMS-AJ |
| KB-AJ | KBS-AJ | ||
| SW-AJ | SWS-AJ | ||
 |
 |

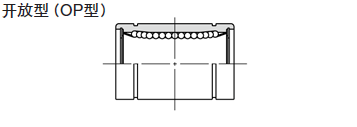

SM-OP | SMS-OP |
| KB-OP | KBS-OP | ||
| SW-OP | SWS-OP | ||
 |
 |
SM-G-L | − |
 |
 |
SM-W | SMS-W |
| KB-W | KBS-W | ||
| SW-W | SWS-W | ||

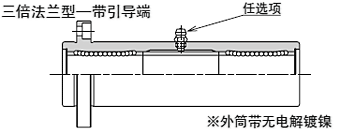

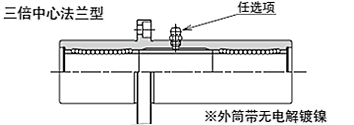

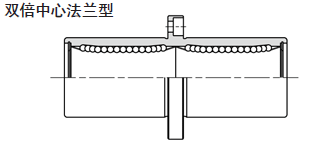

种类（2）
| 形状 | 标准规格 | 耐腐蚀规格 | |
 |
 |

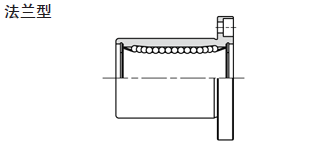

SMF | SMSF |
| KBF | KBSF | ||
| SWF | SWSF | ||
 |
SMK | SMSK | |
| KBK | KBSK | ||
| SWK | SWSK | ||
 |
SMT | SMST | |
 |
 |

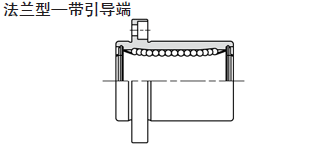

SMF-E | SMSF-E |
 |
SMK-E | SMSK-E | |
 |
SMT-E | SMST-E | |
 |
 |
SMK-G-L | − |
 |
 |
SMF-W | SMSF-W |
| KBF-W | KBSF-W | ||
| SWF-W | SWSF-W | ||
 |
SMK-W | SMSK-W | |
| KBK-W | KBSK-W | ||
| SWK-W | SWSK-W | ||
 |
SMT-W | SMST-W | |
 |
 |
SMFC | SMSFC |
| KBFC | KBSFC | ||
 |
SMKC | SMSKC | |
| KBKC | KBSKC | ||
 |
SMTC | SMSTC | |
 |
 |

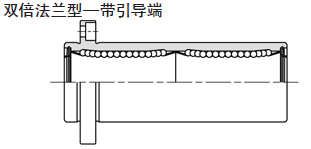

SMF-W-E | SMSF-W-E |
 |
SMK-W-E | SMSK-W-E | |
 |
SMT-W-E | SMST-W-E | |

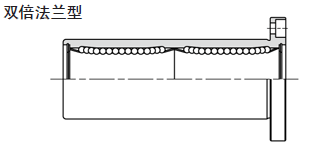

种类（3）
| 形状 | 标准规格 | 耐腐蚀规格 | |
 |
 |

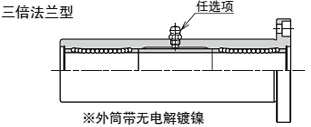

TRF | − |
 |
TRK | − | |
 |
 |
TRFC | − |
 |
TRKC | − | |
 |
 |
TRF-E | − |
 |
TRK-E | − | |

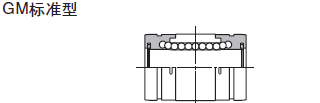

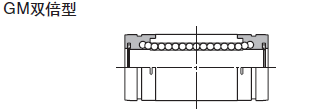

种类（4）GM系列
| 形状 | 标准规格 | |
 |
 |
GM |
| GW | ||
 |
 |
GM-W |
SMA·AK·SMB·SWA型
该类型的产品是最为常用的标准型产品。其外壳由铝合金制成 : SMA类型和AK类型产品还提供宽型（W）。
SMP型
其外壳具有自动调心功能。该功能有助于消除安装面带来的不精确性，从而使运动更为平滑。
SMJ·SWJ型
在SMA/SWA类型外壳上制造一个缝隙可方便对间隙进行调整。滑块和轴之间的间隙越小，通过紧固调整螺钉所能获得的定位精度越高。
SME·SMD·SWD型
该产品以其开放型外壳从下方提供支撑，从而将轴的弯曲变形降到最低程度，为负荷较高和轴在行程较长等应用场合提供了保证。另外，针对SME类型还推出了宽型（W）产品。
RBW型
其外壳由ABS树脂制成，质量轻、成本低。内部为英制尺寸型树脂制保持器式衬套（带密封环）。

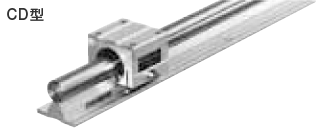

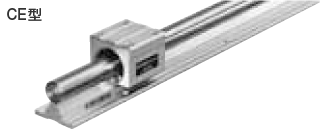

CE·CD型
该类型产品是由滑块、光轴和支持台等构成的装置，在这种结合下，其总成本得以降低。支持台最长为2,000mm光轴最长为4,500mm。
 |
 |
 |
 |
 |
|
 |
 |
 |
 |
 |
|
 |
 |
||||
